«ПМП» и «НПП КУРС» выпускают серийно комплекты деталей для двух приборов, потребителем которых является АО «РЖД». Это Газоразрядный прибор защиты «ГРПЗ-1У» и Искровой промежуток «ИП-3».
НАЗНАЧЕНИЕ ПРИБОРОВ
Оба прибора – «ГРПЗ-1У» и «ИП-3», предназначены для защиты арматуры фундаментов и опор контактной сети железных дорог от протекания по ним блуждающих токов, а также для пропуска тока в рельсовую цепь при пробое изоляции контактной сети или высоковольтной линии продольного электроснабжения, проходящей по опоре контактной сети.

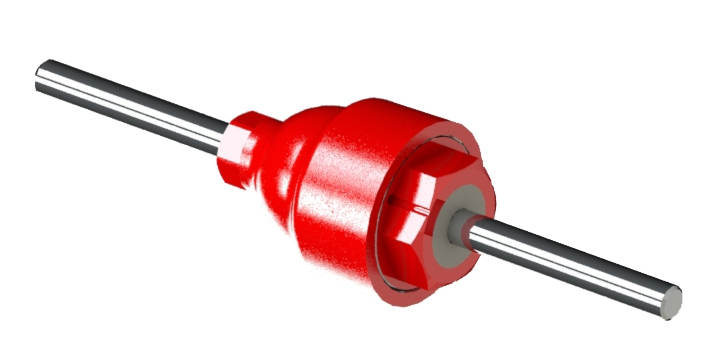

ПРИБОР «ГРПЗ-1У»
Электрические и конструктивные параметры прибора «ГРПЗ-1У».
– пробивное напряжение, кВ – 1,3…1,7;
– масса, кг, не более – 1,0;
– диаметр, мм – 62;
– высота, мм – 252.

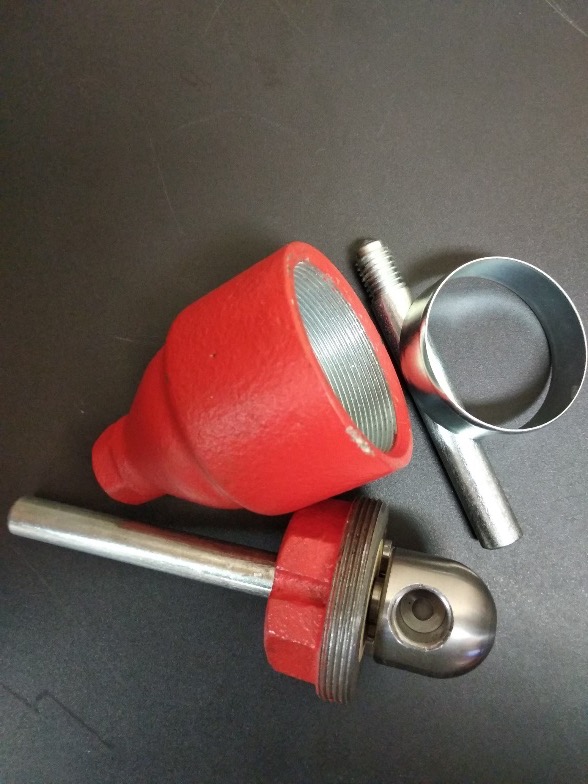

Комплект изготавливаемых
деталей одного прибора «ГРПЗ-1У» состоит из 4 единиц, в том числе одной
сборочной единицы:
– верхний штыревой стальной оцинкованный вывод;
– чугунный оцинкованный и окрашенный корпус;
– стальное оцинкованное кольцо дистанционное;
– чугунное окрашенное основание, собранное путем запрессовки в него через изолятор (материал АГ-4В) нижнего штыревого стального оцинкованного вывода с запрессованным в него стальным центральным электродом.

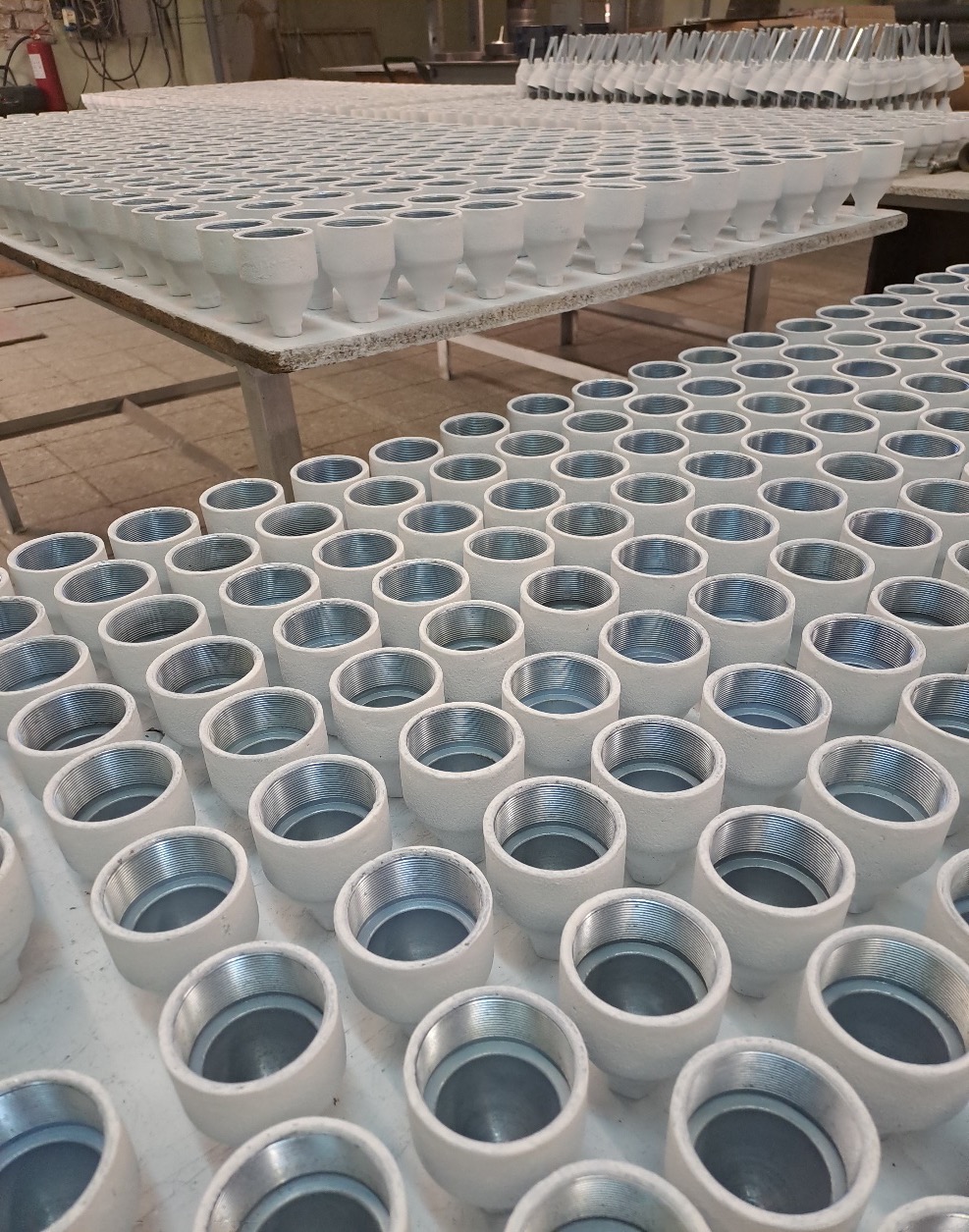

Ежегодно производится до 30 тысяч комплектов деталей прибора «ГРПЗ-1У».
Документация – Техническое описание и руководство по эксплуатации
ВАФЯ.433215.005 ТО и ИЭ

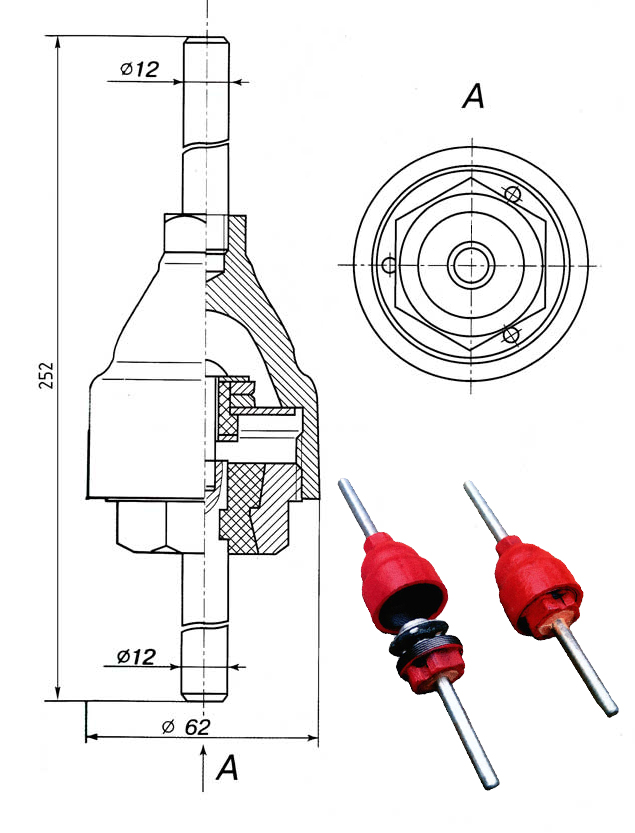

ПРИБОР «ИП-3»
Электрические и конструктивные параметры прибора «ИП-3».
– пробивное напряжение, кВ – 0,8…1,2;
– масса, кг, не более – 0,35;
– диаметр, мм – 62;
– высота, мм – 252.
Комплект
изготавливаемых деталей одного прибора «ИП-3» состоит из 7 единиц, в том
числе одна единица сборочная:
– верхний стальной оцинкованный штыревой вывод;
– чугунный корпус;
– основание, собранное путем запрессовки через изолятор (материал АГ-4В) с нижним стальным оцинкованным штыревым выводом;
– втулка-изолятор (материал АГ-4В);
– стальной оцинкованный диск;
– два алюминиевых электрода.
Производственные мощности позволяют выпускать до 50 тысяч комплектов деталей прибора «ИП-3» в год.
Документация – Паспорт К654.00.000.ПС
