Одной из проблем электротехники, эксплуатирующийся в сложных климатических (полевых) условиях, является обеспечение надежного электрического контакта сопрягаемых соединений с малым переходным сопротивлением, без его ухудшения под действием климатических и механических факторов – влаги (в том числе соляного тумана), суточных и сезонных перепадов температур, вибрации, ударов.
Особенно эта проблема усугубляется при соединении шин меди и алюминия. Использование, например, заполняющих смазок, в том числе токопроводящих, не всегда решает данную задачу полностью, надежно и долговременно.
На основе результатов разработок мы производим новый продукт электротехники – «ГМГ-прокладка».
«ГМГ-прокладка» – это композитная трехслойная структура «графит-металл-графит», в которой в качестве верхнего и нижнего слоя применен лист анизотропного графита и в качестве металла – металлическая сетка.

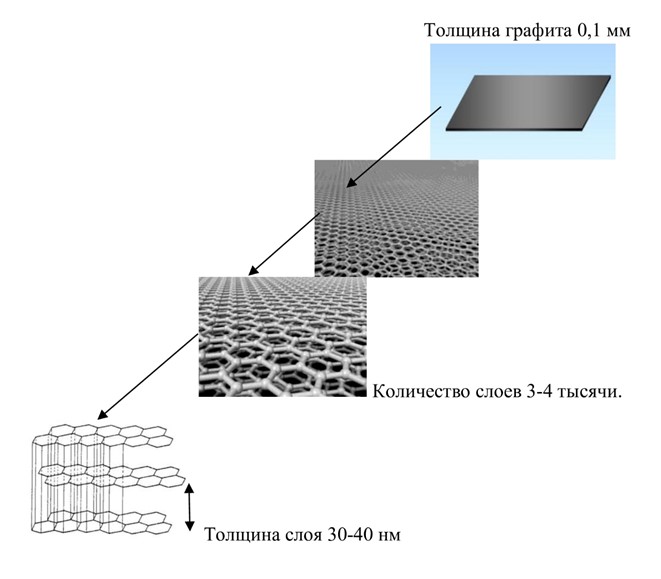

Анизотропный графит обладает рядом важными дополняющими друг друга свойствами.
Анизотропный графит пластичен. Под действием нагрузки сжатия, пластифицируясь, графит заполняет все полости, поры и трещины контактируемых поверхностей, защищает место контакта от проникновения влаги, обеспечивает надежный контакт, долговременно обеспечивая его малое переходное сопротивление. Это позволяет, например, сопрягать в электрическом контакте через ГМГ-прокладку гальванически не сопрягаемые материалы – медную и алюминиевую шины.
Анизотропный графит обладает упругостью в пределах до 20% своей толщины. Упругость сохраняется и после пластической деформации, возникающей под действием нагрузки сжатия контактируемых поверхностей. Свойство упругости анизотропного графита позволяет компенсировать температурные изменения линейных размеров, сопрягаемых в электрическом контакте деталей, предотвращает появление зазоров, пор, трещин, через которые со временем может проникать в зону контакта влага.
Анизотропный графит в плоскости анизотропии обладает теплопроводностью меди. Это позволяет снизить вероятность локального перегрева зон контактных поверхностей в областях пучности пропускаемого тока за счет распределения нагрева по все площади контакта.
 |
 |
|---|---|

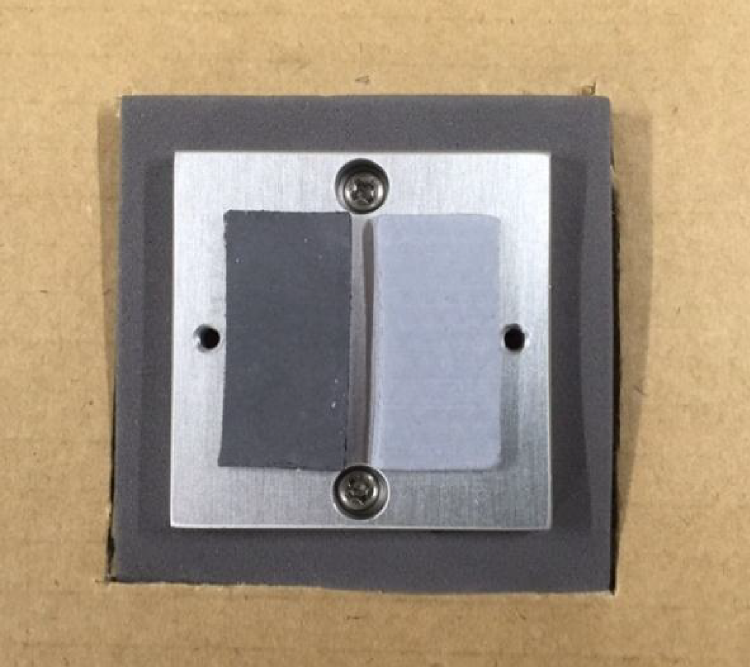

Пластины ГМГ-прокладки (слева) и алюминия (справа) |

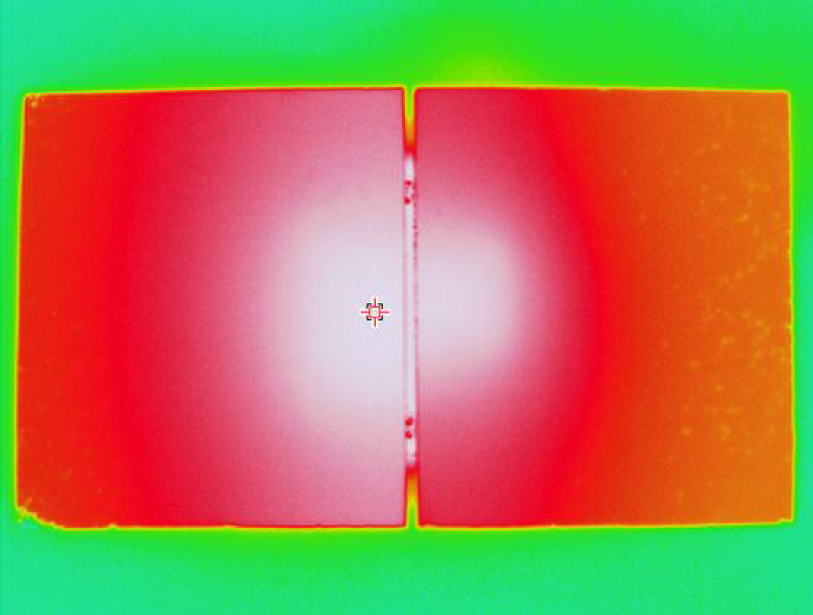

Термограмма пластин ГМГ-прокладки (слева) и алюминия (справа) |
Центральный слой композитной структуры «ГМГ-прокладки» в виде металлической сетки придает ей механическую прочность и снижает переходное сопротивление электрического контакта.
Мы производим «ГМГ-прокладки» толщиной от 0,4 мм для применений в электрических контактных соединениях. Возможно изготовление «ГМГ-прокладок» любой конфигурации в пределах суммы сторон ее заготовки – до 250 мм.
 |
 |
|---|---|

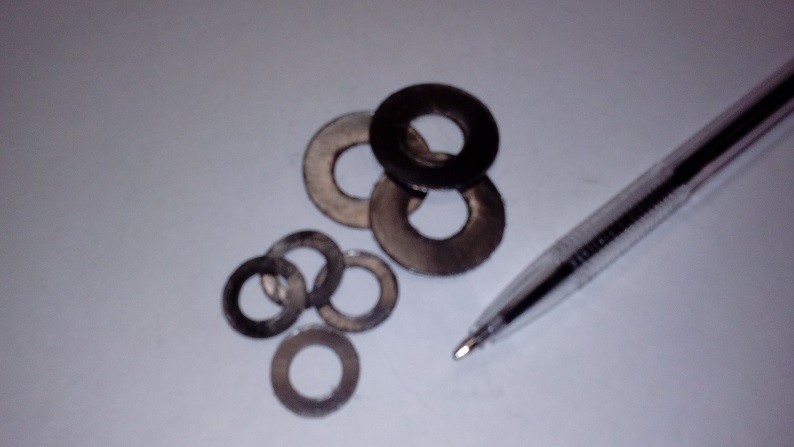

Образцы ГМГ-прокладок для винтовых соединений резьбы М10 и М12 |

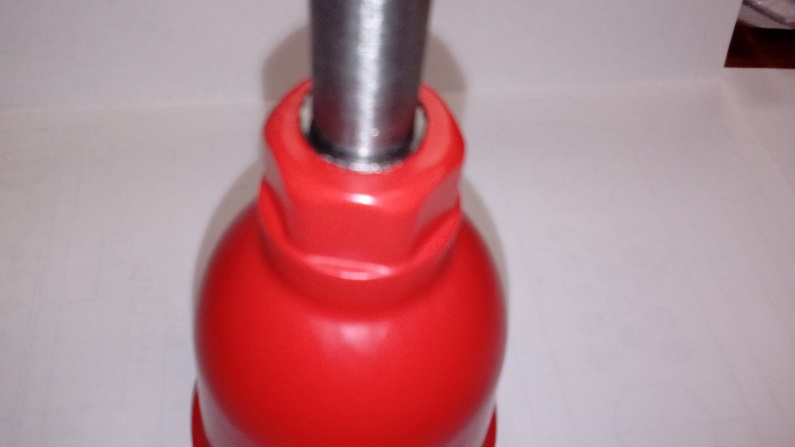

ГМГ-прокладка резьбы М10 в токовводе корпуса прибора (ток в импульсе до 15 кА) |
