Мельницы шаровые лабораторные со сменными барабанами являются идеальным инструментом для различных лабораторных применений за счет своей универсальности. Они могут применяться для сухого и влажного измельчения, а также активации, смешивания и гомогенизации. На одну шаровую мельницу можно устанавливать барабаны разного размера и из различных материалов.
В данном разделе представлены мельницы шаровые лабораторные, оборудованные тремя горизонтальными роликами и предназначенные для работы с двумя сменными барабанами, которые могут приобретаться как в составе мельниц, так и отдельно.
Модельный ряд выпускаемых мельниц шаровых лабораторных серии «МШЛ» включает две модели – с базовым конструктивом «МШЛ-2» и мельницу с возможностью вакуумирования размольных барабанов и/или их инертного/активного газового наполнения модели «МШЛ-2В».

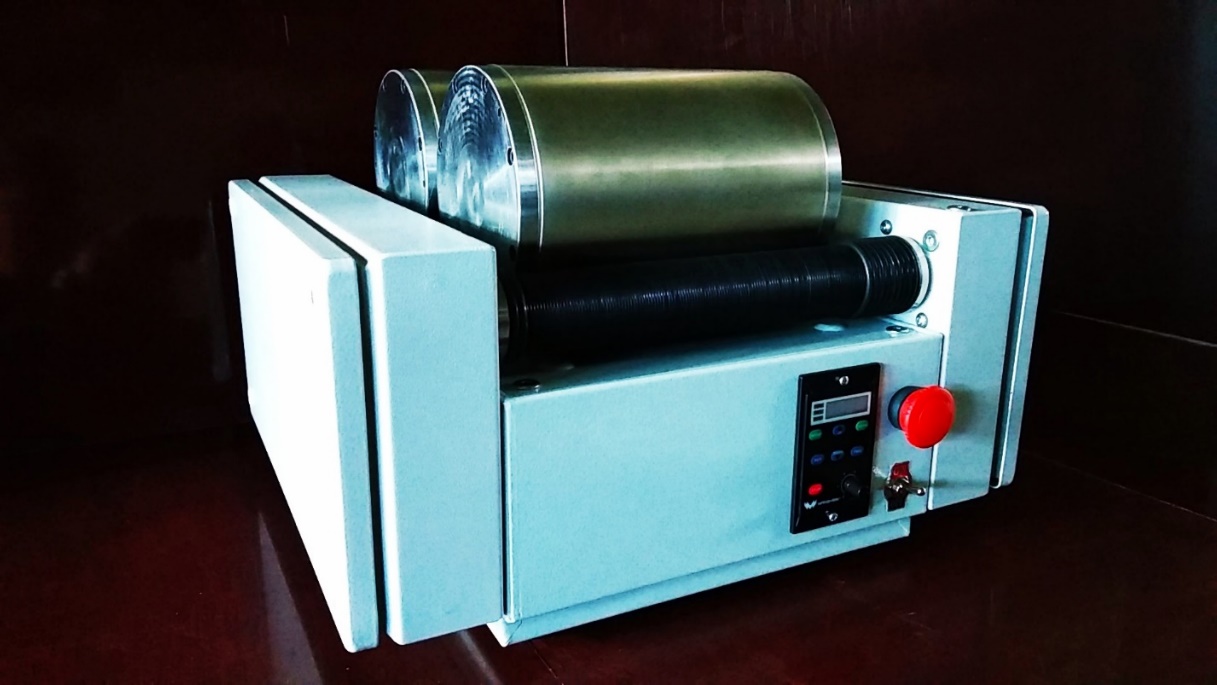

Мельница шаровая лабораторная базового конструктива модели «МШЛ-2»
Основными преимуществами мельницы шаровой лабораторной модели «МШЛ-2» и модели «МШЛ-2В» являются:
Наличие прозрачного ЗВУКОИЗОЛИРУЮЩЕГО кожуха, позволяющего эксплуатировать мельницу не в отдельном помещении, а непосредственно в лаборатории.
Компактные размеры.
Конструкция, специально разработанная для настольной установки.
Бесступенчатое регулирование скорости вращения размольных барабанов в широком диапазоне.
Современный дизайн.
Прочная, жесткая и продуманная конструкция корпуса.
Встроенный дисплей для установки скорости вращения размольных барабанов.
Встроенный таймер – задатчик времени размола до 24 часов.
Безмаслянный вакуумный насос для вакуумирования размольных барабанов.
Безмаслянный насос-компрессор для инертного/активного газового наполнения размольных барабанов.
Надежность и долговечность.
Универсальность.
| Технические характеристики мельницы модели «МШЛ-2» | |
|---|---|
| Частота вращения размольных барабанов | 10…110 об/мин |
| Диаметр размольных барабанов | 150 мм |
| Длина размольных барабанов | 200 мм |
| Габариты (ДхШхВ) | 460х460х235 мм |
| Масса | 50 кг |
| Мощность электродвигателя | 200 Вт |
В составе комплекта шаровой лабораторной мельницы модели «МШЛ-2» входят два размольных барабана диаметром 150 мм и длиной 200 мм (объем 3 литра), изготовленные из конструкционной стали марки ШХ15 с твердостью закалки 60…63 ед. HRC.
Для наилучшего результата и наибольшего эффекта размола в каждый размольный барабан загружены стальные размольные шары из конструкционной подшипниковой стали марки ШХ15, закаленные до твердости 63…67 ед. HRC, в оптимальном соотношении диаметра и массы:
диаметр 13 мм – 2,0 кг; диаметр 9 мм – 1,0 кг;
диаметр 5 мм – 0,5 кг.
На практике часто встает задача при размоле продукта исключить/максимально снизить влияние на него окислительных процессов от воздействия кислорода воздуха или создать в размольном барабане специальную газовую среду — инертную или напротив избирательно активную. Для решения данной задачи предлагается разработанная и серийно выпускаемая мельница шаровая лабораторная с возможностью вакуумирования размольных барабанов и/или их инертного/активного газового наполнения модели «МШЛ-2В».

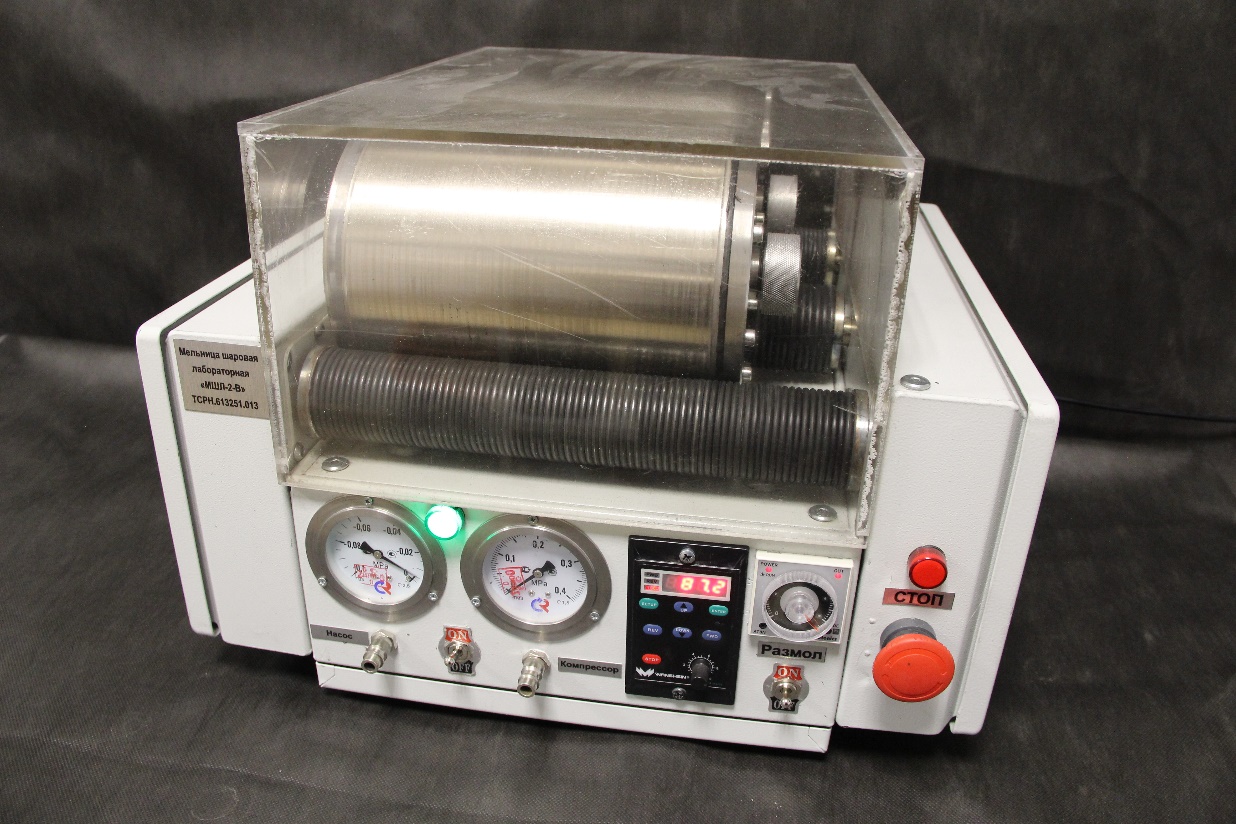

Мельница шаровая лабораторная модели «МШЛ-2В»
Мельница «МШЛ-2В» имеет встроенный высоко производительный безмаслянный вакуумный насос. Вакуумный насос имеет остаточное давление …50 мБар. Время откачки размольного барабана до предельного остаточного значения давления составляет 2…3 минуты. Это позволяет не только снизить уровень кислорода в вакуумируемом размольном барабане в 50 раз, но и повысить эффективность размола и гомогенизации продукта из-за облегчения разрушения конгломератов продукта за счет удаления из него адсорбированной им влаги — воды, температура кипения которой при данном остаточном давлении составляет всего 30 оС.
Вместе с безмаслянным вакуумным насосом мельница «МШЛ-2В» оснащена безмаслянным компрессором с нагнетаемым давлением до 3,5 Бар для создания в размольном барабане возможно необходимой газовой активной среды или подачи в размольный барабан инертного газа (аргона, азота).
Многоразовое попеременное вакуумирование размольного барабана с его накачкой инертным (или активным) газом позволяет снизить в нем уровень кислорода и уровень влаги в сотни раз относительно атмосферной нормали.
| Технические характеристики мельницы модели «МШЛ-2В» | |
|---|---|
| Частота вращения размольных барабанов | 10…110 об/мин |
| Диаметр размольных барабанов | 150 мм |
| Длина размольных барабанов | 200 мм |
| Габариты (ДхШхВ) | 460х460х235 мм |
| Масса | 50 кг |
| Мощность электродвигателя | 200 Вт |

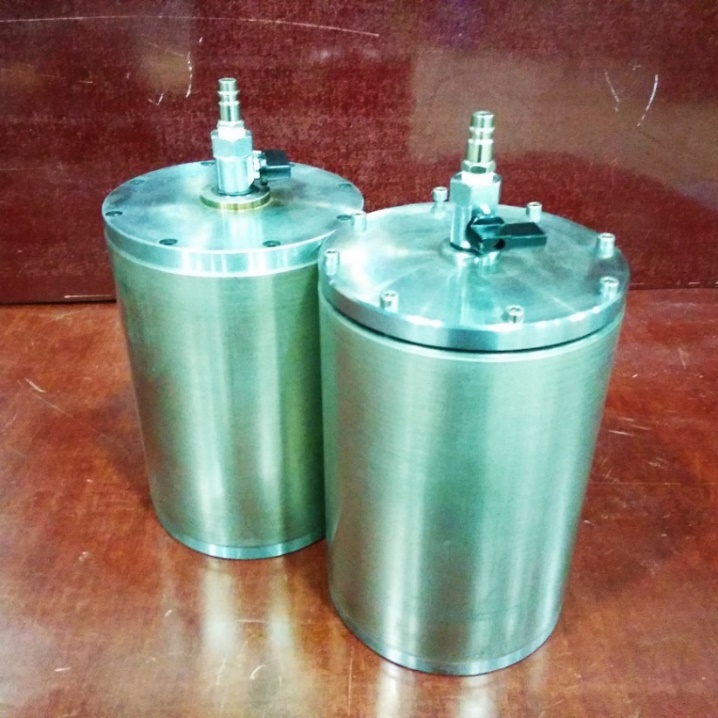

В составе комплекта мельницы модели «МШЛ-2В» входят два размольных барабана диаметром 150 мм и длиной 200 мм (объем 3 литра) с возможностью их вакуумирования и/или их инертного/активного газового наполнения. Барабаны размольные оснащены вакуумным затвором и быстросъемным пневматическим штуцером. Барабаны размольные гарантировано выдерживают внутренне давление до 10 Бар.
Базово размольные барабаны изготавливаются из конструкционной стали марки ШХ15 с твердостью закалки 60…63 ед. HRC. Размольные барабаны могут быть изготовлены и из других материалов в зависимости от особенностей задачи, например, из нержавеющей закаленной до 60…63 ед.HRC стали 95Х18, из нержавеющей стали без закалки 12Х18Н10Т (твердость до…20 ед.HRC), из титана и др.

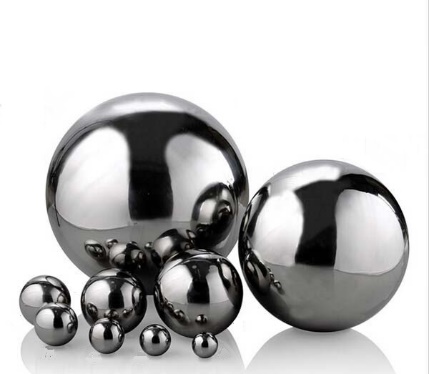

Для наилучшего результата и наибольшего эффекта размола предлагаем к использованию в выпускаемых размольных барабанах стальные размольные шары из конструкционной подшипниковой стали марки ШХ15 или из коррозионностойкой стали марки 95Х18, закаленные до твердости 63…67 ед. HRC.
Рекомендуемая масса размольных шаров из стали
| Диаметр барабана | Объем барабана | Рекомендуемая масса стальных размольных шаров при их примерном диаметре |
||
|---|---|---|---|---|
| Диаметр 5 мм | Диаметр 9 мм | Диаметр 13 мм | ||
| 150 мм | 3 литра | 0,5 кг | 1 кг | 2 кг |
Для получения наилучшего результата при размоле в фармацевтической, химической отраслях, минералогии и т.д., мы предлагаем использовать особо твердые (76…78 ед. HRC) и особо износостойкие керамические размольные шары из 98% оксида алюминия или оксида циркония.
Рекомендуемая масса керамических размольных шаров
| Диаметр барабана | Объем барабана | Рекомендуемая масса размольных шаров при их примерном диаметре |
||
|---|---|---|---|---|
| Диаметр 8 мм | Диаметр 15 мм | Диаметр 20 мм | ||
| 150 мм | 3 литра | 0,3 кг | 0,5 кг | 1 кг |
Для получения наиболее «быстрого» эффективного результата размола предлагаем к использованию размольные шары из тяжелых сплавов марки ВНЖ-95 или марки ВК-6.
Тяжелый сплав ВНЖ-95 имеет плотность в два раза большую, чем сплавы на основе железа. Поэтому их использование в гравитационных мельницах более эффективно. Однако, следует учитывать, что твердость размольных шаров из ВНЖ-95 не превышает 32 ед. HRC.
Сплав марки ВК-6 уступает в плотности сплаву марки ВНЖ-95, но имеет наивысшую твердость 82 ед. HRC, а значит и наиболее стоек к износу (истиранию) в процессе размола.
Рекомендуемая масса размольных шаров из тяжелого сплава
| Диаметр барабана | Объем барабана | Рекомендуемая масса размольных шаров при их примерном диаметре |
||
|---|---|---|---|---|
| Диаметр 4 мм | Диаметр 7 мм | Диаметр 14 мм | ||
| 150 мм | 3 литра | 1 кг | 2 кг | 4 кг |
